picins

它能在一段文本中插入一个图文框，对其位置可精确控制。图文框中可包含文字、数学公式和图形等，但不支持表格。图文框的框线可以是虚线、实线、双实线或实线带阴影。图文框的形状可以是矩形或四角圆弧的矩形等。它还提供了一组命令用以设置图文框的尺寸、标题、与周围文本的间距，框线宽度等。

另外，也可以用 wrapfig 宏包对图形用文本绕排。

Joachim Bleser  et al

中文说明　

pict2e

它扩展了 LaTeX 原有的 picture 环境功能，消除了很多限制，可以绘制任意斜率的线段、带各种箭头的向量、矩形、任意直径的圆、椭圆、各种贝塞尔曲线等。

源文件　

Hubert Gaßlein  et al

Psfrag

科技论文的插图中往往需要附加注释性的文字、符号、表达式或图例。目前很多绘图软件，如 Gnuplot、Maple 或 Matlab 等，都可以输出 EPS 格式的图形，可是它们大都不能像 LaTeX 那样支持数学公式和科技符号，而现有 LaTeX 绘图宏包的表达能力和便捷程度都远不如那些绘图软件。

 因此，Psfrag 宏包采用折中办法，它可以将任意的 LaTeX 文件元素如文本、公式和图形环境等，准确地添加到 EPS 图形中文字符号所在位置，将其覆盖 。例如使用外部绘图软件先绘制出下列图形，假设名为 myfig.eps：

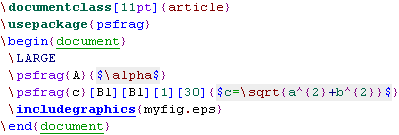

再进行注释文本替换：

源文件经过 LaTeX、dvips 和 pspdf 编译后，得到：

替换命令常用形式为：\psfrag{被替换文本}{替换文本}；其完整形式还包括位置偏移、缩放因子和旋转角度等选项。

在 CJK 和 CCT 等中文环境中，可用该宏包将 EPS 图形中的外文字符替换为相应的中文字符。那些不支持中文输入的绘图软件如 Gauss 等，就可用它来再处理。

源文件

Michael C. Grant et al

PSfragX

该宏包是对 PSfrag 和 Overpic 宏包功能的扩展，它定义了一个命令：

\includegraphicx[图形外观选项]

(\psfrag 文本替换换命令)

<前景插入元素>

[背景插入元素]

{EPS图形名}

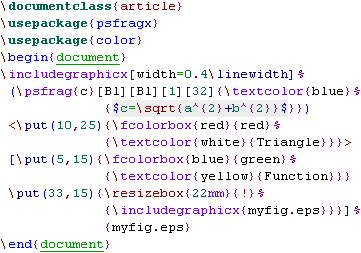

这个命令将上述两个宏包的功能合为一体，可将文本替换和图形等元素插入的工作一次性完成，插入元素可分前景或背景设定。使用它既可文本替换，也可凭空插入。例如：

这段源文件经 LaTeX，dvips 和 pspdf 编译后得到：

PSfragX 宏包还提供一个 overpix 环境，可设定插入元素的层次。它的完整格式为：

\begin{overpix}[选项]<前景插入元素>[背景插入元素]{图形名}

\end{overpix}

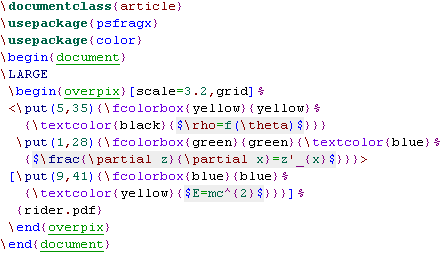

其中选项与 overpic 环境的选项相同。例如：

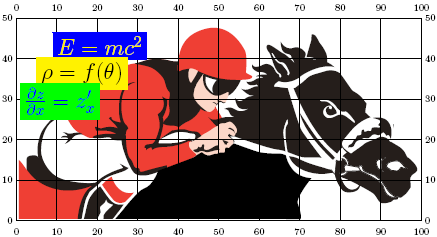

源文件直接用 PDFLaTeX 编译后，得到：

源文件

Pascal Kockaert

pspicture

它重现并扩展了 LaTeX 的 picture 环境，可以绘制任意斜率和粗细的线段，对圆形的尺寸也没有限制。不足之处是它生成的图形不能通过 DVI 方式预览。该宏包现在很大程度上被 pict2e 绘图宏包所取代。

源文件

David Carlisle

pst-bar

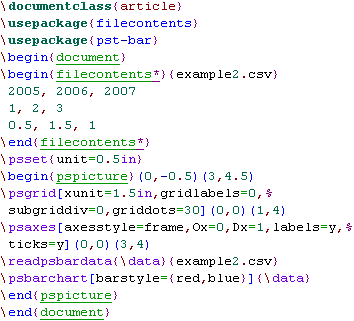

它是一个基于 PStricks 作图环境的用于绘制条形图的宏包。画条形图主要分三个步骤：建立数据文件、画条形和画数轴。举例：

例中条形绘制命令 \psbarchart[选项]{\data} 有多种选项：

Alan Ristow

pst-light3d

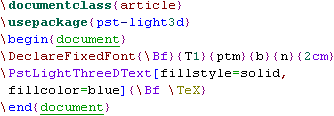

这是用于制作三维光效字体或图形的 PSTricks 宏包，它可以使 PostScript 字符或PSTricks 图形如线段、曲线等产生立体效果。例如：

源文件

Denis Girou  et al

PStricks

LaTeX 绘图指令功能很弱，对较复杂的图形无能为力；一般都是用绘图软件事先将图形绘制好，再用图形输入命令插入 LaTeX 源文件中。

pstricks 是基于 PostScript 语言的宏命令集，兼容于 LaTeX，它具有着色、制图、饼图、树图、旋转、遮盖等强大的图形处理功能 ，可在源文件中直接使用 pstricks 命令绘制图形。

PSTricks 使用的有些 PostScript 命令不支持 PDFLaTeX 编译，所以使用 PSTricks 以及其他基于 PSTricks 的宏包时，源文件应采取 LaTeX、dvips 和 pspdf 的编译过程。

基于 PSTricks，又开发了很多不同绘图功能的宏包，常用的有：pst-eps、pst-3d、pst-fill、pst-char、pst-coil、pst-grad、pst-node、pst-plot、pst-text、pst-tree、pst-light3d、multido 等。

PSTricks绘图命令速查手册

Timothy Van Zandt

texdraw

它是一组用 TeX 定义的宏包，定义了很多简单的绘图命令，可以用来绘制各种式样的线段、bezier 曲线、圆和箭头等。它还可以用不同灰度的灰色来填充某一区域；在所绘制的图形上放置文本和数学符号。最终图形包括曲线及其中文本，像“盒子”一样被放置在页面中。它使用 PostScript 命令绘图，故需 PostScript 打印机输出预览。

Peter Kabal

XY-pic

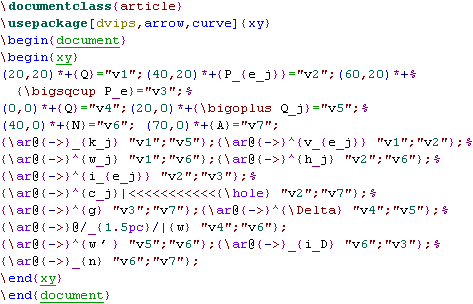

该宏包定义了一个 xy 环境和整套绘图命令，使用它们可以方便地绘制直线、各种曲线、箭头、多边形、直方图和交换图表等；有些命令可以直接生成多种特殊图形。XY-pic 可以在 LaTeX、PlainTeX 和 AMSLaTeX 等 TeX 系统中运行，支持 DVIPS 编译方式，但不能用 PDFLaTeX 进行编译。 下例是绘制一个交换图表：

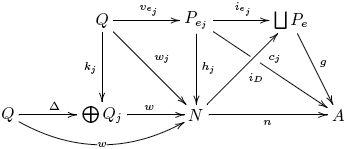

源文件经 LaTeX、dvips 和 pspdf 编译后，得到：

该宏包常用的选项有：

参考手册

Kristo er H. Rose
